سٹینلیس سٹیل ملٹی فنکشن فلانج ٹی ریپیئر کلیمپ

مختصر کوائف:

1. لچکدار ملٹی فنکشن فلانج ٹی

2. نئے اور پرانے پائپوں کے لیے تیز برانچ کنکشن کے طور پر استعمال کیا جا سکتا ہے۔

3. ورکنگ پریشر: PN16-PN40

4. کم کرنے والا حصہ خواتین/مرد/فلاج ہو سکتا ہے۔


پروڈکٹ کی تفصیل

پروڈکٹ ٹیگز

تفصیلی معلومات

مواد: سٹینلیس سٹیل شکل: ٹی
قسم: CRFT-2 ZFJ-F کام کرنے کی حد: وائلڈ رینج
دباؤ: PN 10 / PN 16 لمبائی: 300-1000 ملی میٹر

مصنوعات کی وضاحت

ملٹی فنکشن ٹی پروڈکٹس اقتصادی اور آسان فٹنگز ہیں جو آپس میں جڑنے اور مرمت کرنے کے مختلف مسائل کو دور کرسکتی ہیں۔اس پراڈکٹ کی برانچ صارفین کو آسانی سے چلانے میں مدد کر سکتی ہے اور بہت سے مسائل جیسے کہ آلات کی تنصیب، نمونہ کھینچنا اور پائپ جڑنا۔یہ سلسلہ گیس/تیل/واٹر سپلائی اور ڈرین پائپ لائنوں کے ڈائیورژن پر وسیع پیمانے پر استعمال ہوتا ہے۔

آپ کے پاس مختلف پائپ میٹریل اور کام کرنے کی حالت کی وجہ سے، جب آپ خریداری کرتے ہیں تو ہمیں پائپ OD، ڈائیورجنگ ریڈونگ ٹی کے سائز اور قسم کے بارے میں مشورہ دینا بہتر ہوگا۔

شیل چینل پلیٹ، برجنگ پلیٹ، لگ پلیٹ اور نٹ پلیٹ سٹینلیس سٹیل AISI304

اجزاء / مواد M1 M2
جلد 304/304L 316/316L
پل پلیٹ 304/304L 316/316L
جنکشن پلیٹ 304/304L 316/316L
ای پی ڈی ایم T:-20℃-+120℃ پانی، فضلہ پانی، ہوا ٹھوس اور کیمیکلز کے لیے دستیاب ہے۔
این بی آر T:-20℃-+80℃ پانی، فضلہ پانی، ہوا ٹھوس اور کیمیکلز کے لیے دستیاب ہے۔
ایس بی آر T:-30℃-+100℃ پانی، فضلہ پانی، ہوا ٹھوس اور کیمیکلز کے لیے دستیاب ہے۔

- AS 4181-2013 سے رجوع کریں۔

- انٹرپرائز سٹینڈرڈ Q/QZH 0001-2015

تفصیلات

DN رینج 300 ملی میٹر کی لمبائی 400 ملی میٹر کی لمبائی 500 ملی میٹر کی لمبائی
زیادہ سے زیادہ Flange ڈرلنگ دباؤ زیادہ سے زیادہ Flange ڈرلنگ دباؤ زیادہ سے زیادہ Flange ڈرلنگ دباؤ
80 88-110 ڈی این 65 PN10/PN16 ڈی این 65 PN10/PN16 ڈی این 65 PN10/PN16
80 100-120 ڈی این 65 PN10/PN16 ڈی این 80 PN10/PN16 ڈی این 80 PN10/PN16
100 108-128 ڈی این 65 PN10/PN16 ڈی این 80 PN10/PN16 ڈی این 80 PN10/PN16
100 114-134 ڈی این 65 PN10/PN16 ڈی این 80 PN10/PN16 ڈی این 80 PN10/PN16
100 120-140 ڈی این 65 PN10/PN16 ڈی این 80 PN10/PN16 ڈی این 80 PN10/PN16
100 130-150 ڈی این 65 PN10/PN16 ڈی این 80 PN10/PN16 ڈی این 100 PN10/PN16
125 133-155 ڈی این 65 PN10/PN16 ڈی این 100 PN10/PN16 ڈی این 100 PN10/PN16
125 135-155 ڈی این 65 PN10/PN16 ڈی این 125 PN10/PN16 ڈی این 125 PN10/PN16
125 140-160 ڈی این 65 PN10/PN16 ڈی این 125 PN10/PN16 ڈی این 125 PN10/PN16
150 158-180 ڈی این 65 PN10/PN16 ڈی این 125 PN10/PN16 ڈی این 125 PN10/PN16
150 165-185 ڈی این 65 PN10/PN16 ڈی این 125 PN10/PN16 ڈی این 125 PN10/PN16
150 168-189 ڈی این 65 PN10/PN16 ڈی این 125 PN10/PN16 ڈی این 125 PN10/PN16
150 170-190 ڈی این 65 PN10/PN16 ڈی این 150 PN10/PN16 ڈی این 150 PN10/PN16
150 176-196 ڈی این 65 PN10/PN16 ڈی این 150 PN10/PN16 ڈی این 150 PN10/PN16
150 180-200 ڈی این 65 PN10/PN16 ڈی این 150 PN10/PN16 ڈی این 150 PN10/PN16
150 190-210 ڈی این 65 PN10/PN16 ڈی این 150 PN10/PN16 ڈی این 150 PN10/PN16
150 195-217 ڈی این 65 PN10/PN16 ڈی این 150 PN10/PN16 ڈی این 150 PN10/PN16
150 205-225 ڈی این 65 PN10/PN16 ڈی این 150 PN10/PN16 ڈی این 150 PN10/PN16
200 210-230 ڈی این 65 PN10/PN16 ڈی این 150 PN10/PN16 ڈی این 150 PN10/PN16
200 216-238 ڈی این 65 PN10/PN16 ڈی این 150 PN10/PN16 ڈی این 150 PN10/PN16
200 225-246 ڈی این 65 PN10/PN16 ڈی این 150 PN10/PN16 ڈی این 150 PN10/PN16
200 230-250 ڈی این 65 PN10/PN16 ڈی این 150 PN10/PN16 ڈی این 150 PN10/PN16
225 240-260 ڈی این 65 PN10/PN16 ڈی این 150 PN10/PN16 ڈی این 200 پی این 10
225 250-270 ڈی این 65 PN10/PN16 ڈی این 150 PN10/PN16 ڈی این 200 پی این 10
250 260-280 ڈی این 65 PN10/PN16 ڈی این 150 PN10/PN16 ڈی این 200 پی این 10
250 269-289 ڈی این 65 PN10/PN16 ڈی این 150 PN10/PN16 ڈی این 200 پی این 10
250 273-293 ڈی این 65 PN10/PN16 ڈی این 150 PN10/PN16 ڈی این 200 پی این 10
250 283-302 ڈی این 65 PN10/PN16 ڈی این 150 PN10/PN16 ڈی این 200 پی این 10

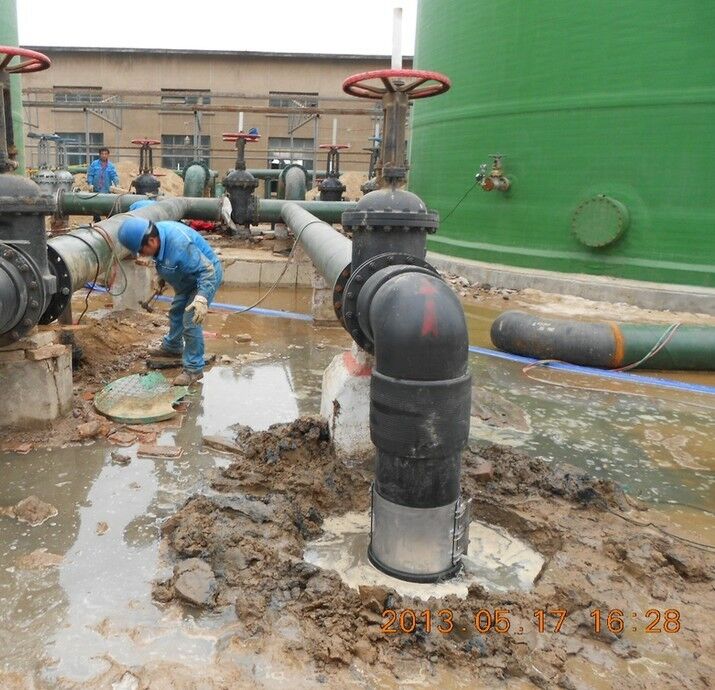

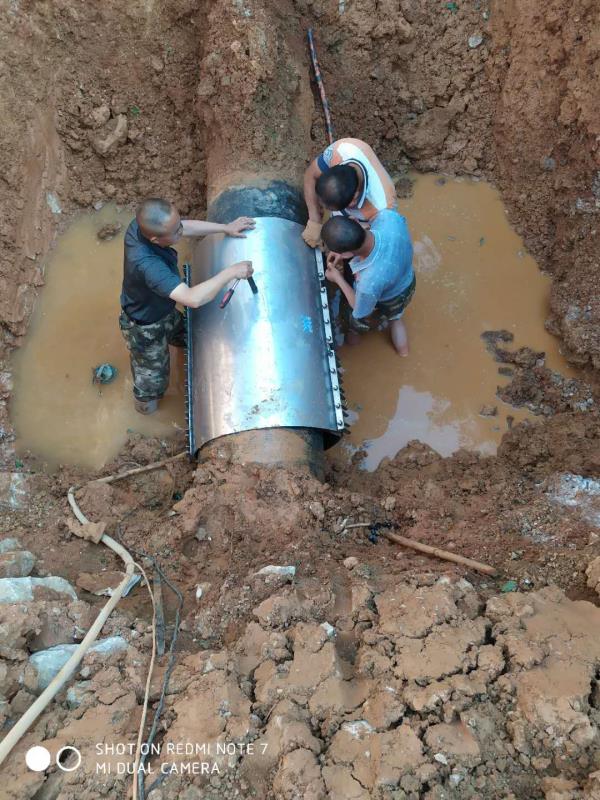

درخواست

1232587647231447042
1232587336635486210
