CR HDPE الیکٹرو فیوژن فٹنگز، Hdpe پائپ PN16 SDR11 PE100 کے لیے الیکٹرو فیوژن فلانج اڈاپٹر

مختصر کوائف:

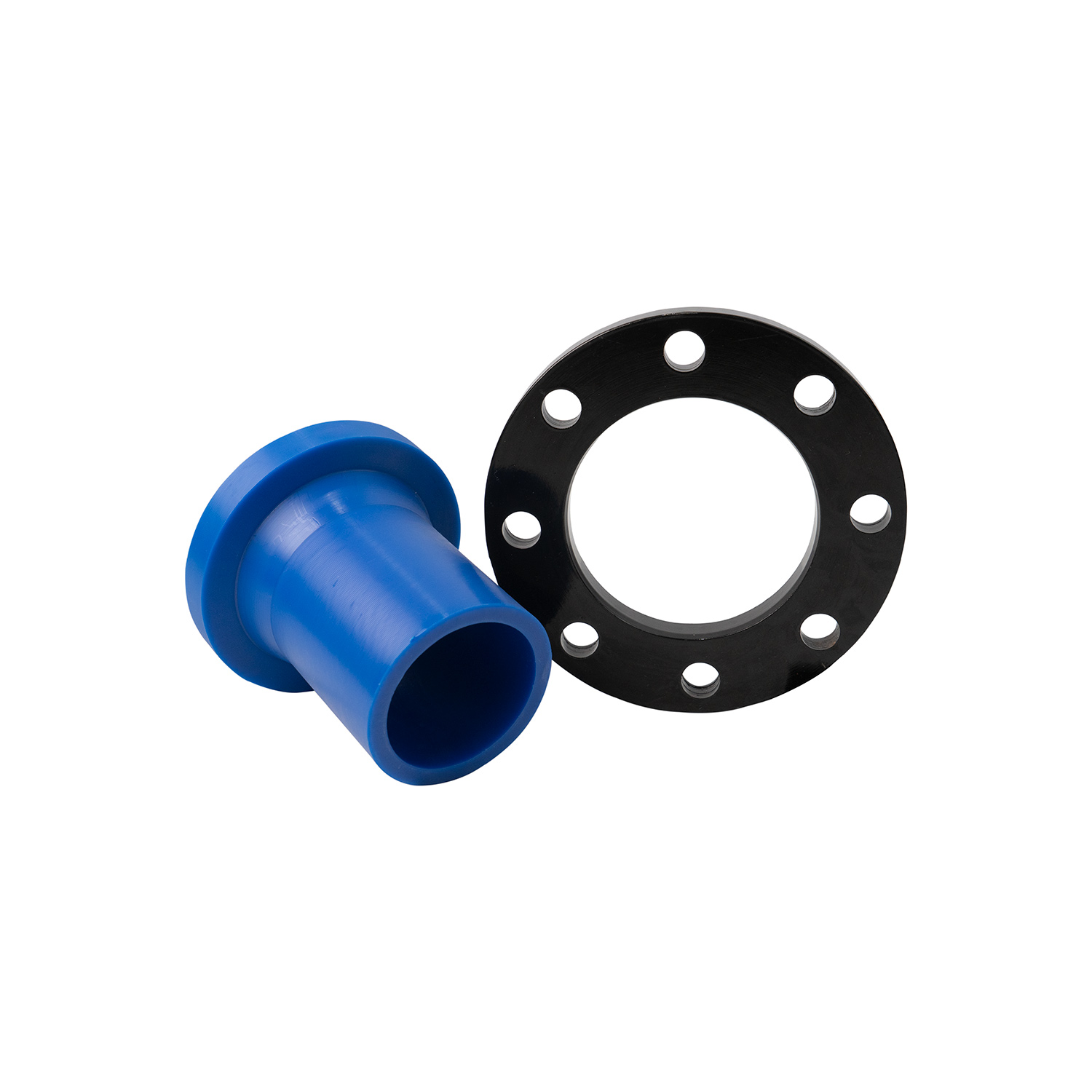

1. نام: EF Stub Flange

2. سائز: ڈی این 50-630 ملی میٹر

3. PE100 SDR11 واٹر PN16 یا گیس 10 بار، 315mm SDR17 واٹر PN10 تک

4. ISO4427, ISO4437/EN12201, ISO1555

ہمیں ای میل بھیجیں۔

مصنوعات کی تفصیل

پروڈکٹ ٹیگز

تفصیلی معلومات

پروڈکٹ کا نام:	گیس اور پانی کی فراہمی کے لیے HDPE الیکٹرو فیوژن فٹنگ فلانج اڈاپٹر PN16 SDR11 PE100	کنکشن:	الیکٹرو فیوژن
معیاری:	EN 12201-3:2011,EN 1555-3:2010	مواد:	PE100 ورجن خام مال
تکنیکی:	انجیکشن مولڈنگ	درخواست:	گیس، پانی، تیل وغیرہ

مصنوعات کی وضاحت

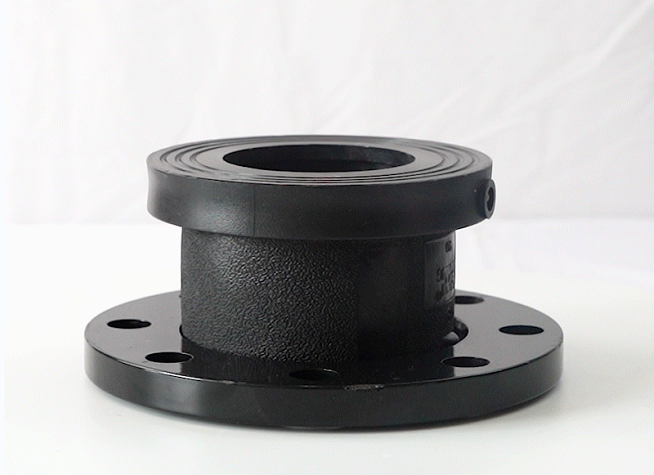

$UEJPK`LKAC$_G({S53~2T[P$

لیکٹرو فیوژن ایم ڈی پی ای، ایچ ڈی پی ای اور دیگر پلاسٹک کے پائپوں کو جوائن کرنے کا ایک طریقہ ہے جس میں خصوصی فٹنگز ہیں جن میں بلٹ ان الیکٹرک ہیٹنگ عناصر ہوتے ہیں جو جوائنٹ کو ایک ساتھ باندھنے کے لیے استعمال ہوتے ہیں۔

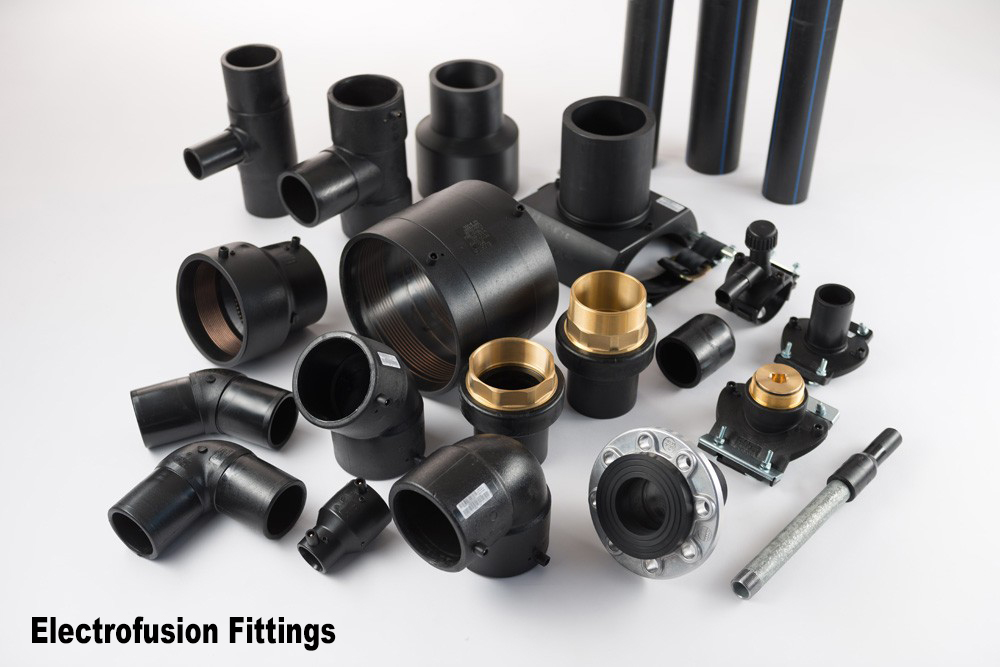

الیکٹرو فیوژن ایچ ڈی پی ای فٹنگز (الیکٹرو فیوژن کو کم کرنے والی ٹی، کہنی، ریڈوسر، اینڈ کیپ، سٹب اینڈ وغیرہ شامل کریں) کو الیکٹرو فیوژن مشین کے ذریعے ویلڈ کیا جاتا ہے تاکہ ایچ ڈی پی ای پائپوں کو آپس میں جوڑا جا سکے: الیکٹرو فیوژن ویلڈنگ مشین بجلی میں لگ جاتی ہے اور آن ہوتی ہے، تانبے کی تار کو بجلی میں ڈالا جاتا ہے۔ فیوز ایچ ڈی پی ای کی فٹنگز کو گرم کیا جاتا ہے اور ایچ ڈی پی ای کو پگھلایا جاتا ہے، جس میں ایچ ڈی پی ای پائپ اور فٹنگز کو اچھی طرح سے جوڑ دیا جاتا ہے۔

P₂:4.7 پن (4.0 ویلڈیڈ بذریعہ سوئچڈ اڈاپٹر) پی_3:پرنٹ شدہ پیرامیٹرز P_4:ایمبیڈڈ تانبے کی تار

1) فیوژن پن فیوژن کے ذریعے ایجاد کیا گیا ہے، فیوزامیٹک پن اس بات کو یقینی بنانے کے لیے مکمل طور پر خودکار طریقہ فراہم کرتا ہے کہ ویلڈنگ کے درست پیرامیٹرز استعمال کیے گئے ہیں۔ ہر فیوزمیٹک پن کے اندر ریزسٹر ہوتا ہے۔ جب الیکٹرو فیوژن باکس فٹنگ سے منسلک ہوتا ہے، فیوزمیٹک پن اسے خودکار طریقے سے شناخت کرنے کے قابل بناتا ہے۔ جوائنٹ بنانے کے لیے درست فیوژن وقت درکار ہے۔

تمام آپریٹر کو گو دبانا ہے۔

3) عنصر اور اسٹاپس

جوائنٹ کوالٹی کو فروغ دینے کے لیے، تمام عناصر کو فٹنگ باڈی میں ڈھالنے سے پہلے پولی تھیلین کے ساتھ لیپت کیا جاتا ہے۔

تمام فٹنگز میں ہٹانے کے قابل پائپ سٹاپس ہوتے ہیں۔ سٹاپ اس بات کو یقینی بناتے ہیں کہ پائپوں کو وسط پوائنٹ سے آگے نہیں ڈالا جا سکتا، لیکن مثال کے طور پر، مرمت کے حالات میں استعمال کے لیے ہٹایا جا سکتا ہے۔

تفصیلات

وضاحتیں φdn	Φdn1	Φdn2	L mm	A mm	B mm	Φd
50	89	65	116	110	17	4.7
63	102	79	115	115	18	4.7
75	121	94	125	125	20	4.7
90	139	109	140	140	23	4.7
110	172	139	145	145	25	4.7
160	228	189	152	152	28	4.7
200	289	234	174	174	30	4.7
250	339	280	123	123	32	4.7
315	390	349	127	127	39	4.7
400	513	436	153	153	39	4.7
